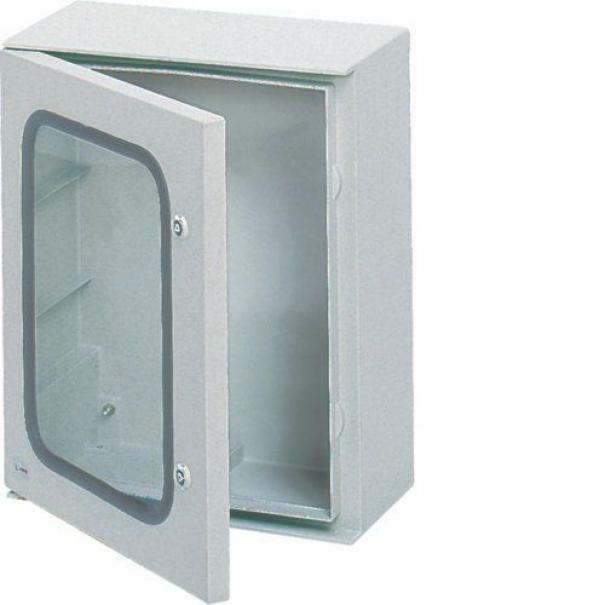

Quadri universali Londra+
Tensione di impiego max Ue: 400 V Tensione di isolamento Ui: 690 V
Tensione di tenuta ad impulso Uimp: 8 kV Frequenza: 50/60 Hz
Corrente di impiego max In: 630 A
Corrente di corto circuito max Icc: 35 kA Forme di segregazione: 1
Tipo di contenitore: cassetta monoblocco sovrapponibile
Applicazioni: automazione / distribuzione Materiale: poliestere rinforzato con fibra di vetro spessore 3,5 mm
Installazione: parete
Modalità d'installazione: a parete mediante fori sul fondo della cassetta o con staffe di fissaggio accessorie
Accessori d'installazione: staffe di fissaggio per installazione a parete
Entrata cavi: mediante foratura delle testate Accessori di equipaggiamento: - piastre di fondo in lamiera / resina; - controporte in lamiera / resina; - pannelli modulari in resina
Grado di protezione IP 1a-2a cifra: - IP 65 a porta chiusa; - IP 30 a porta aperta con pannelli / controporta
Grado di protezione IP 3a cifra: - IP 654 a porta chiusa; - IP 304 a porta aperta con pannelli / controporta
Grado di protezione IK: IK 10
Installazione - luogo: interno / esterno Condizioni di servizio: - normali; - grado di inquinamento 3; - temperatura installazione -40/+100°C
Equi potenzialità equipaggiamento: per contatto mediante accessori di fissaggio Accessibilità all'interno: - apertura porta: n° 1/2 serrature triangolari; - apertura pannelli modulari: n° 4 viti 1/4 di giro; - apertura controporta: n° 2 serrature doppia aletta Resistenza al fuoco GWT: EN 60695-2-1/1: 960°C
Resistenza ai raggi UV: ASTM G 53
Classe di isolamento: CL II porta chiusa / aperta con pannelli / controporte in resina Conformità normativa: - CEI EN 50298 - IEC EN 62208
Marchi e Omologazioni: - IMQ - RINA Colore: RAL 7035
Gamma dimensionale: n° taglie 6
Capacità modulare: - passo 150 - 200 mm; - n° file min/max 2/5; - n° moduli min/max 24/130
Porta: - trasparente con metacrilato spessore 4 mm / vetro temperato spessore 4 mm; - fissaggio vetro mediante guarnizione in neoprene; - n° 1/2 serrature triangolari; - reversibile ruotando la cassetta
