SCHEDA ELETTRONICA E045SScheda elettronica per uno o due motoriduttori a 230V AC
Programmazione a Display
Nuovo modello E045S ( sostituisce il vecchio modello E045 790005)

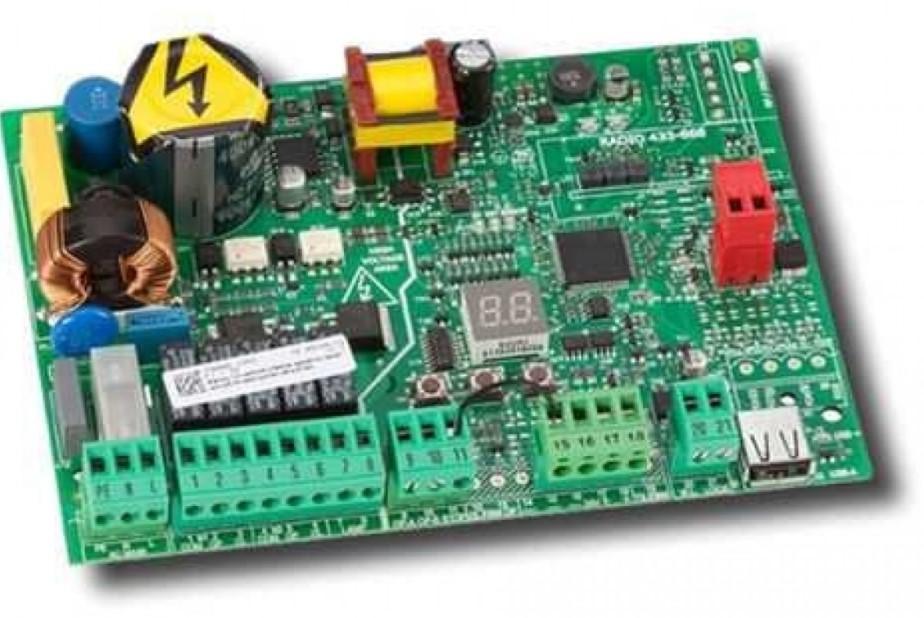

Scheda elettronica E045S per attuatori FAAC automazione Mod. 790077
La scheda elettronica può essere utilizzata per tutti gli attuatori, elettromeccanici ed oleodinamici. programmazione a DISPLAY , garantisce la semplicità della scheda.
Una funzione di autoapprendimento dei tempi di apertura e chiusura, attivabile tramite la pressione di un tasto di programmazione, rende immediata l’operazione di inizializzazione dell’automazione.
È compatibile solamente con la ricevente XF 433/XF 868 (predisposizione a connettore) e con le fotocellule XP 20B D(collegamento BUS).
Per il collegamento di fotocellule tradizionali È prevista l'interfaccia BUS XIB.
Per attuatore 390
SCHEDA TECNICA
Caratteristiche Tecniche
- Modello: E045s
- Tensione di alimentazione di rete: Alimentatore switching 230V~ (± 15%) 50(60) Hz
- Potenza max: 4W Stand by W
- Potenza max motore: 800W
- Carico max accessori: 500 mA 24V - 500 mA BUS 2easy
- Carico max elettroserratura: Serratura FAAC (12V~ - 24V )
- ModalitÀ di programmazione: Display LED e pulsanti
- Segnalazione stato: Display e led
- Ingressi in morsettiera: Open, Open anta pedonale, Stop (closed), BUS 2easy, Alimentazione + Terra
- Uscite in morsettiera: Lampeggiatore, Motori, Alimentazione accessori 24V /, Lampada spia 24V , Alimentazione elettroserratura 12V~
- Connettore rapido: Modulo XF 433/868 per decodifica OmniDEC, USB
- Fusibili di protezione: 1 (2,5A)
- Temperatura ambiente di esercizio: -20°C ÷ +55°C
